SPUTTERING SYSTEM
보이지 않는 두께에 담긴 정확성.
표면 위에 정밀을 새기는 증착 기술.

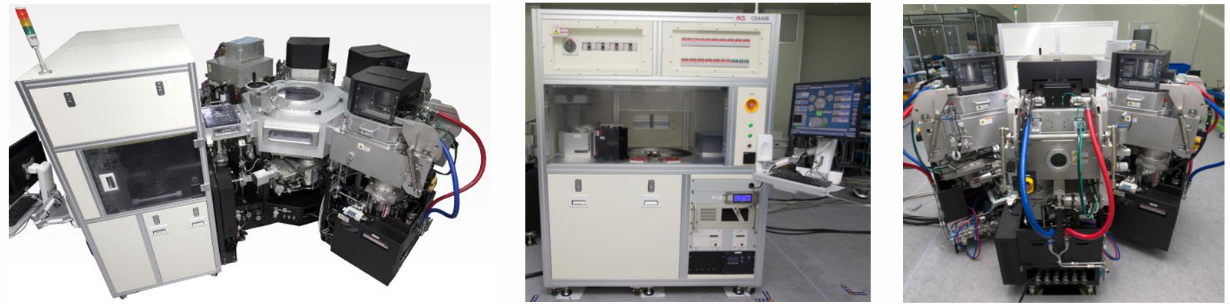

(EMI Shield)
ㆍApplication : Semiconductor PKG
ㆍThickness Uniformity : ≤5%,
ㆍStep Coverage : >40%
ㆍPKG Temperature Control : <100℃

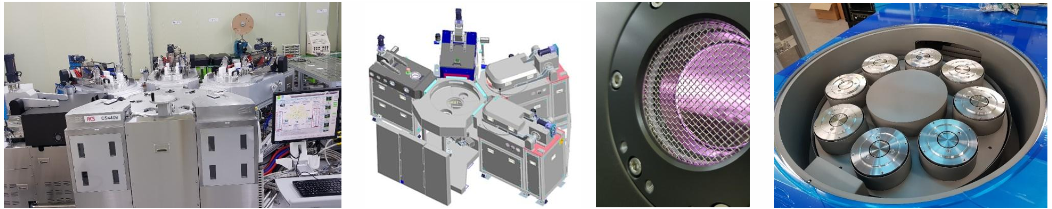

(Seed Metal)
ㆍApplication : Seed Metal Application :
Semiconductor , LED , SAW Filter
ㆍThickness Uniformity : ≤5%,
ㆍSubstrate : Wafer & Glass
ㆍSystem Type : Cluster Type
